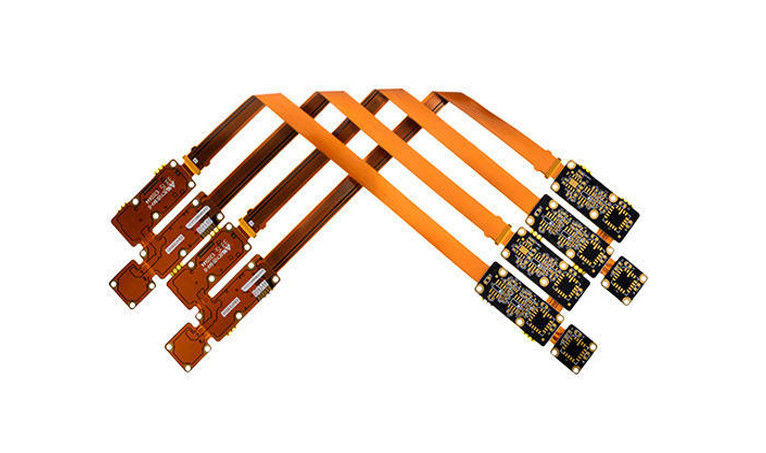

Placa de circuito impreso flexible de poliimida de 1 a 12 capas, 600 mm x 1200 mm
Contamos con equipos de fabricación avanzados, tecnología profesional, un equipo de ingenieros profesionales, un equipo de compras, un equipo de calidad y operadores bien capacitados para garantizar que las PCB flexibles tengan una calidad buena y estable.
Características de las FPC:
1. Las FPC proporcionan una mejor disipación del calor debido al diseño aerodinámico de los laminados de poliimida.
2. Las FPC ofrecen un mejor rendimiento eléctrico porque su baja permitividad permite una transmisión rápida de las señales eléctricas y reduce el ruido.
3. Las FPC ofrecen una vida útil muy larga, se pueden doblar hasta 500 millones de veces y se pueden doblar en muchas formas.
4. Las FPC pueden ser de mayor tamaño que las PCB rígidas, el ancho puede ser de 500 mm y la longitud puede ser cualquiera según su solicitud.
5. Las FPC son muy ligeras y no ocupan mucho espacio.
Capacidades de las FPC:
| Artículo |
Capacidad |
| Grosor mínimo de la placa terminada |
0,05 mm |
| Tamaño máximo de la placa |
500 mm * 1200 mm |
| Tamaño mínimo del orificio perforado con láser |
0,025 mm |
| Tamaño mínimo del orificio perforado mecánicamente |
0,1 mm |
| Ancho/espacio mínimo de la traza |
0,035 mm/0,035 mm |
| Anillo anular mínimo de placa de una o dos caras |
0,075 mm |
| Anillo anular de capa interna mínimo de placa multicapa |
0,1 mm |
| Anillo anular de capa externa mínimo de placa multicapa |
0,1 mm |
| Puente mínimo de cubierta |
0,1 mm |
| Apertura mínima de máscara de soldadura |
0,15 mm |
| Apertura mínima de cubierta |
0,35 mm * 0,35 mm |
| Tolerancia mínima de impedancia de un solo extremo |
‘+/-7% |
| Tolerancia mínima de impedancia diferencial |
|
| Recuento máximo de capas |
12L |
| Tipo de material |
PI, Kapton |
| Marca del material |
Shengyi, Taiflex, Thinflex, ITEQ, Allstar, Panasonic, Dupont, Jiujiang |
| Tipo de material de refuerzo |
FR4, PI, PET, Acero, AI, Cinta adhesiva, Nailon |
| Grosor de la cubierta |
12,5 um/25 um/50 um |
| Acabado de la superficie |
ENIG, ENEPIG, OSP, Chapado en oro, Chapado en oro + ENIG, Chapado en oro + OSP, Plata de inmersión, Estaño de inmersión, Estaño de chapado |
Preguntas frecuentes:
P1: ¿Qué archivos utiliza en la fabricación de PCB?
A1: Gerber, PCB, Dibujos.
P2: ¿Cómo se asegura la calidad?
A2: Nuestro producto está 100% probado electrónicamente. El ensamblaje de PCB se realiza con un 100% de inspección AOI, ICT, FT y visual, 100% de rayos X para BGA.
P3: ¿Podemos visitar su empresa?
A3: Por supuesto, bienvenido a visitar nuestra empresa, Suntek ubicada en el Parque Industrial Xingsha, Changsha, provincia de Hunan, China.
P4: ¿Cuál es el plazo de entrega?
A4: Se necesitan de 3 a 5 días hábiles para la muestra, de 7 a 10 días hábiles para la producción por lotes según los archivos y la cantidad. Se necesitan de 15 a 20 días hábiles para el ensamblaje de PCB.
P5: ¿Mantendrán nuestra información y archivos en secreto?
A5: Claro, es nuestro principio básico mantener los secretos comerciales para proteger los diseños de nuestros clientes. Se puede firmar un acuerdo de confidencialidad en cualquier momento.
P6. ¿Cómo trabajar con usted?
A6: - Envíenos por correo electrónico el archivo de diseño de PCB, la lista BOM
- Proporcionaremos una confirmación de respuesta en 12 horas y responderemos a la oferta en un plazo de 3 a 5 días.
- Esperando que su empresa confirme el precio, el pedido y las condiciones de pago.
- Procederemos con el pedido.
