Material de base de aluminio placa de PCB LED ROHS SMT inmersión de oro diseño de bricolaje

placa de PCB de base de aluminio

material base de aluminio

PCB

Lugar de origen:

China.

Nombre de la marca:

Suntek Electronics Co., Ltd

Certificación:

ISO9001:2015,ISO13485:2016,IATF 16949:2016 and UL E476377 certified

Número de modelo:

Se aplicarán las siguientes medidas:

Contacta con nosotros

Solicitar una cita

Material de base de aluminio placa de PCB LED ROHS SMT inmersión de oro diseño de bricolaje

Detalles del producto

El material:

de aluminio

espesor de cobre:

0.5 ~ 2OZ

Las capas:

1 ~ 4

Color de la máscara de soldadura:

Blanco

Tratamiento de la superficie:

HASL / Estaño

Conforme a las normas de Rohs:

- ¿ Qué?

color de serigrafía:

Negro

Espaciamiento de Min.Line:

0.075 mm

Condiciones de pago y envío

Cantidad de orden mínima

1 piezas

Precio

USD0.1/pcs~USD10/pcs

Detalles de empaquetado

Envases al vacío con perlas de aire

Tiempo de entrega

3 ~ 7 días

Condiciones de pago

T/T, L/C, D/A, D/P

Capacidad de la fuente

200,000 m2/año

Productos relacionados

Contacta con nosotros

0086-731-84874736

Contacta ahora

Descripción del producto

Material de base de aluminio placa de PCB LED ROHS SMT inmersión de oro diseño de bricolaje

Suntek Group es un proveedor líder en el campo de EMS con una solución única para el ensamblaje de PCB/FPC, ensamblaje de cables, ensamblaje de tecnología mixta y edificios de cajas.ubicado en la provincia de Hunan, China;

BLSuntek Electronics Co., Ltd, como la nueva instalación, ubicada en Kandal Province, Camboya.Con ISO9001:2015,ISO13485:2016Certificado IATF 16949:2016 y UL E476377. Ofrecemos productos calificados con precios competitivos a clientes de todo el mundo.

Características del aluminio:

Compatibilidad con la Directiva RoHS
Más adecuado para el proceso SMT;
En el esquema de diseño del circuito, la difusión térmica se trata de manera muy efectiva, reduciendo así la temperatura de funcionamiento del módulo, prolongando la vida útil,Mejora de la densidad de potencia y fiabilidad;
Reducir el montaje de disipadores de calor y otro hardware (incluidos los materiales de interfaz térmica), reducir el tamaño del producto y reducir los costos de hardware y montaje;Combinación óptima del circuito de alimentación y el circuito de control;

El sustrato de aluminio puede reducir la resistencia térmica al mínimo, de modo que el sustrato de aluminio tiene una excelente conductividad térmica y excelentes propiedades mecánicas.

Capacidad de producción

1	El material	PR4, libre de halógenos, alta Tg, CEM3, PTFE, BT de aluminio, Rogers
2	espesor del tablero	Producción en masa:0.3-3.5 mm Muestras:0.21-6.0 mm
3	Finalización de la superficie	HASL,OSP,Inmersión de Plata/Oro/SN,Oro Flash,Dedo de Oro,Revestimiento de Oro Duro
4	Tamaño del panel de PCB	La masa máxima del producto: 610x460 mm Muestra: 762x508 mm
5	Capa	Producción en masa:2-58 Capas, muestras:1-64 Capas
6	Tamaño del agujero de perforación	Perforación con láser 0.1 mm, Perforación con máquina 0.2 mm
7	Control de calidad de la PCBA	Radiografía, prueba de AOI, prueba funcional
8	Especialidad	Automotriz,medicina/juegos/dispositivo inteligente,computadora,LED/iluminación,etc.
9	Sanforizado	Enterrado a través, ciego a través, presión mixta, resistencia incorporada, capacidad incorporada, presión mixta local, alta densidad local, taladro trasero, control de impedancia

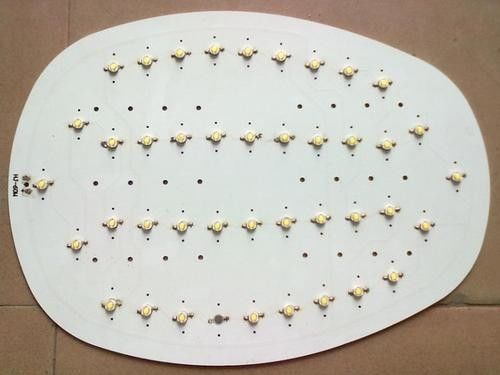

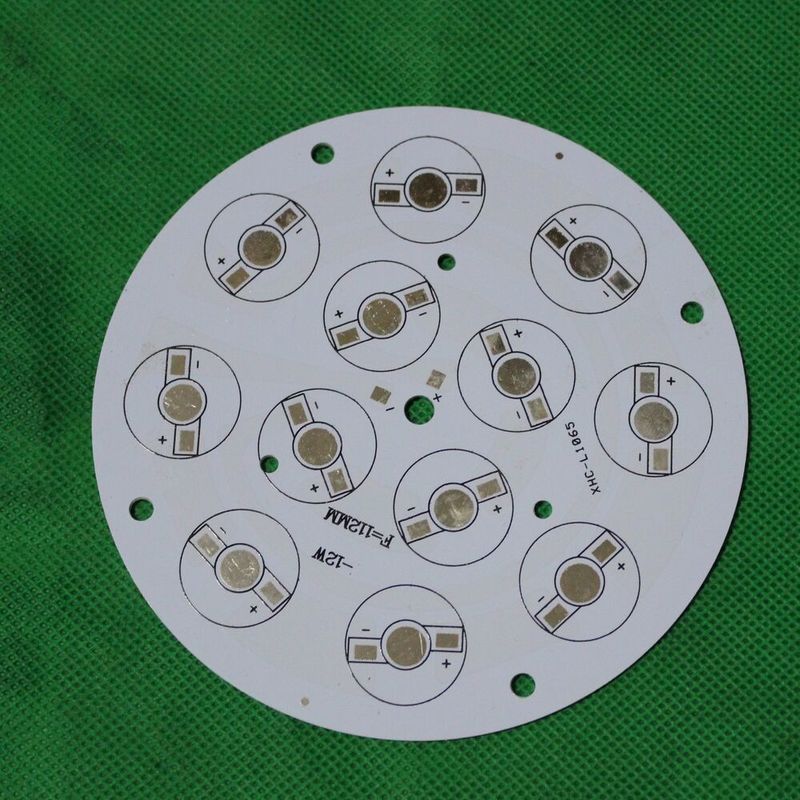

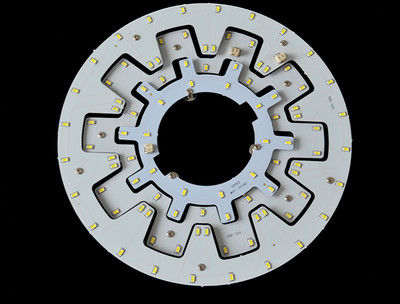

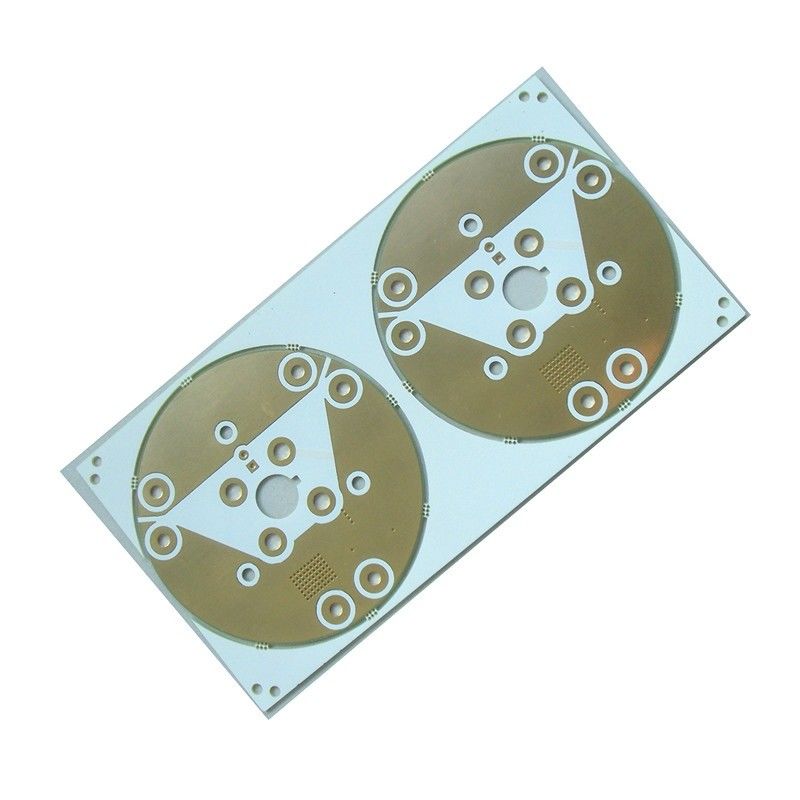

PCB de aluminio

PCB de aluminio para LED, también conocido como PCB de base metálica,es un tipo de PCB que consta de una capa dieléctrica fina, térmicamente conductiva y protegida eléctricamente y una superposición revestida de cobre que se superpone entre la base metálica y la lámina de cobreLa lámina de cobre abarca el diseño de circuito ideal mientras que la base metálica permite la diseminación del calor con la ayuda de un dieléctrico colocado entre las capas.El desarrollo de PCB de aluminio se divide principalmente en tres capas.

Capa del circuito
Capa aislante térmica
Capa de base

Tiempo de entrega:

Condiciones de pedido	Fecha de entrega estándar	La fecha de entrega más rápida
Prototipo (< 20 ejemplares)	2 días	8 horas
Volumen pequeño (20-100pcs)	6 días	12 horas
Volumen medio (100-1000)	3 días	24 horas
Producción en masa (> 1000)	Depende de la BOM	Depende de la BOM

Capacidades de PCBA:

Altura del componente: 0,2-25 mm
Paquete mínimo: 0201
Distancia mínima entre los BGA: 0,25-2,0 mm
Tamaño mínimo de BGA: 0,1-0,63 mm
Min. Espacio QFP: 0,35 mm
Tamaño mínimo del conjunto: (X*Y): 50*30 mm
Tamaño máximo del conjunto: (X*Y): 350*550 mm
Precisión de colocación de la selección: ±0,01 mm
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.
Capacidad de colocación: 0805,0603,0402,0201
Disponible ajuste de prensa de alto número de pines
Capacidad SMT por día: 3,200, 000 puntos

Ventaja competitiva:

Un buen precio
No hay MOQ y muestra gratuita
Concentrarse en la producción de volumen bajo a mediano
Entrega rápida y puntual
Buena calidad y aprobaciones internacionales
Gran servicio al cliente
Método de envío diversificado
Producción interna de PCB
Amplia gama de suministros de PCB
Servicio de EMS llave en mano, incluida la adquisición de materiales, SMT y montaje a través de agujeros, montaje de cajas
Reconocido por UL y conforme con RoHS

Preguntas frecuentes:

1¿Cuáles son sus estándares de ensamblaje de PCB?

IBE ha obtenido las siguientes normas de la industria electrónica IPC para el montaje de PCB
IPC-A-600G para la producción de PCB
IPC-620 para prácticas y requisitos de fabricación de cables, alambres y ensambles de arneses
IPC-A-610E PCBA Aceptabilidad de los conjuntos electrónicos

2¿Puedes enviarlo a mi fabricante contratista para la construcción final?
Sí, podemos enviar sus conjuntos para la producción final.Servicios llave en mano, construcción de cajas y servicios exclusivos para trabajadores
