Proporcionamos SMT, THT y montaje final con pruebas ICT y funcionales del producto.
Suntek ofrece una solución integral para todos sus requisitos de servicios de fabricación electrónica, que van desde la creación rápida de prototipos hasta la fabricación de alto volumen. Tenemos la capacidad de identificar problemas de diseño y/o producción durante la etapa de prototipo y resolverlos (en consulta con usted) antes de pasar a la producción.
Si bien muchas casas de PCB afirman ofrecer servicios de montaje de PCB superiores, Suntek realmente cumple lo que promete. Nuestro servicio de montaje de placas de circuito impreso llave en mano o consignado está certificado ISO ISO9001:2015 y cumple con RoHS. Manejamos proyectos de montaje SMD, de orificio pasante y mixtos, y también ofrecemos comprobaciones DFM gratuitas junto con pruebas de función basadas en sus requisitos específicos. Nuestras capacidades de PCBA se enumeran a continuación:
Descripción general de las capacidades:
|
Especificaciones
|
Detalles
|
|
Tipo de material
|
FR-1, FR-4, CEM-1, revestimiento de aluminio
|
|
Espesor del material (mm)
|
0.4, 0.6, 0.8, 1.0, 1.2, 1.6, 2.0
|
|
Recuento de capas
|
1 a 8 capas
|
|
Tamaño máximo de la placa
|
23.00” x 35.00”(580mm*900mm)
|
|
Clase IPC
|
Clase II, Clase III, Clase 1
|
|
Anillo anular
|
5 mil/lado o mayor (diseño mínimo)
|
|
Acabado de chapado
|
Soldadura (HASL), soldadura sin plomo (HASL), ENIG (níquel químico
oro por inmersión), OSP, plata por inmersión, estaño por inmersión, níquel por inmersión,
oro duro, otros
|
|
Peso del cobre
|
0.5OZ-2OZ
|
|
Ancho de traza/espacio
|
3 Mils o mayor
|
|
Claro de perforación
|
0.1mm (perforación láser)
|
|
Ranuras chapadas
|
0.036 o mayor
|
|
Agujero más pequeño (terminado)
|
0.1mm o mayor
|
|
Dedos de oro
|
1 a 4 bordes (30 a 50 micras de oro)
|
|
Paso SMD
|
0.080” - 0.020” - 0.010”
|
|
Tipo de máscara de soldadura
|
LPI Brillante, LPI-Mate, SR1000
|
|
Color de la máscara de soldadura
|
Verde, rojo, azul, negro, blanco, amarillo
|
|
Color de la leyenda
|
Blanco, amarillo, negro, rojo, azul
|
|
Punto de ruta CNC
|
Cualquier
|
|
Ancho de ruta mínimo
|
0.031”
|
|
Puntuación
|
Líneas rectas, puntuación de salto, borde a borde del panel, CNC*
|
|
Oro del cuerpo
|
DURO*, INMERSIÓN* (hasta 50 MICRAS DE ORO)
|
|
Formato de archivo de datos
|
Gerber 274x con apertura de incrustación
|
|
Formato de dibujo FAB.
|
DXF, HPGL, DWG, PDF, Gerber
|
|
Pruebas E.T
|
Sonda voladora, de un solo lado, placa 1up, carcasa de abrazadera, lista de redes
|
|
Avellanado/escariado
|
Disponible hasta 0.250 de diámetro
|
|
Impedancia de control
|
Sí
|
|
Vías ciegas/vías enterradas
|
Sí
|
|
Máscara despegable
|
Sí
|
|
Carbono
|
Sí
|

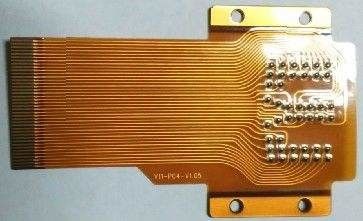

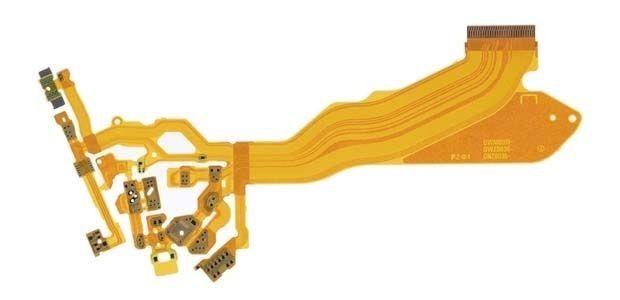

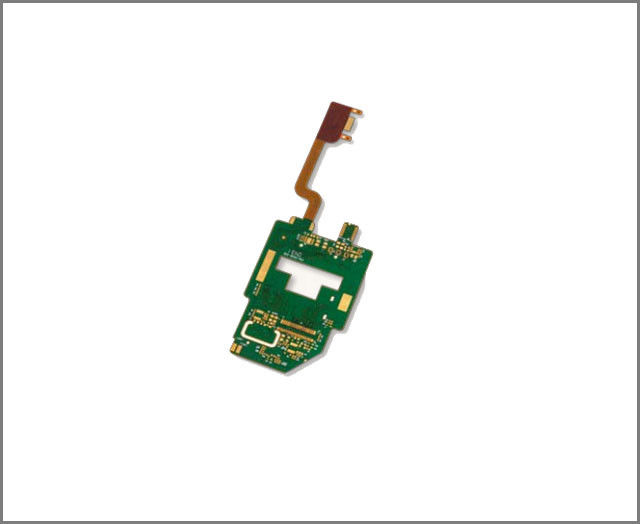

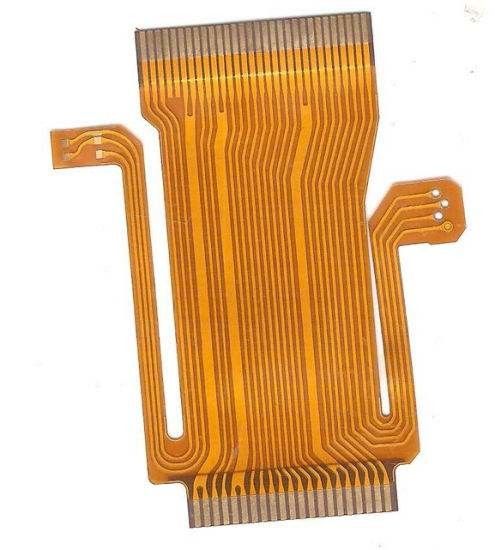

Un circuito flexible o PCB flexible es una disposición modelada de circuitos impresos y componentes que utiliza material de base flexible con o sin cubierta flexible. Flex
Un circuito flexible o PCB flexible es una disposición modelada de circuitos impresos y componentes que utiliza material de base flexible con o sin cubierta flexible. Estos conjuntos electrónicos flexibles pueden fabricarse utilizando los mismos componentes que se utilizan para las placas de circuito impreso rígidas, pero permitiendo que la placa se adapte a una forma deseada (flex) durante su aplicación.
¿Cuántas capas puede tener una PCB flexible?
Máximo 10 capas para PCB flexible.
¿Qué grosor de cobre puede tener una PCB flexible?
2oz, solo algunas PCB LED flexibles como cobre pesado, la mejor ventaja de la PCB flexible es la flexibilidad, si hay demasiado cobre, no será fácil de doblar para su dispositivo.
¿Qué tamaño puede tener una PCB flexible?
Material de PCB flexible: el ancho máximo es de 250 mm, porque el material de PCB flexible es un rollo, cada ancho de rollo es de 250 mm, la longitud no tiene límite, por lo que cuando diseña PCB flexible, un lado debe ser inferior a 250 mm, el otro lado no importa.
¿Qué grosor puede tener una PCB flexible?
0.1 mm - 0.2 mm, algunas PCB flexibles pueden ser de 0.3 mm.
Aplicaciones:
Equipos LED y de iluminación
Teléfono móvil inteligente
Equipos médicos
Producto aeroespacial
Instrumentación
Embalaje y envío:
Embalaje y envío del montaje de PCB flexible
Embalaje:
El producto de montaje de PCB flexible se empaquetará en una caja de cartón resistente para garantizar un transporte seguro. La caja se sellará con cinta adhesiva para evitar cualquier daño durante el envío.
El producto también se envolverá en plástico de burbujas para brindar protección adicional contra posibles impactos y vibraciones durante el tránsito.
Cada caja se etiquetará con el nombre del producto, la cantidad y las instrucciones de manipulación para facilitar la identificación y manipulación.
Envío:
El producto se enviará a través de un servicio de mensajería confiable y de confianza para garantizar la entrega oportuna y segura al cliente.
La dirección de envío y la información de contacto se verificarán dos veces para garantizar una entrega precisa. El producto estará asegurado durante el tránsito para protegerlo contra cualquier evento imprevisto.
Se proporcionará un número de seguimiento al cliente una vez que se haya enviado el producto, lo que le permitirá rastrear su pedido y garantizar su llegada segura.
Tras la entrega, se requerirá que el cliente firme el paquete como prueba de recibo.
