Ofrecemos una solución integral para el ensamblaje de PCB y el ensamblaje de cables, tanto soluciones llave en mano como de consignación, con estricto cumplimiento de las regulaciones RoHS. Nuestra experiencia en productos incluye electrónica de consumo, productos industriales, telecomunicaciones, equipos médicos, etc. No importa si se trata de prototipos de entrega rápida, tiradas cortas o producción en masa de alto volumen.
Descripción general de las capacidades:
|
Especificaciones
|
Detalles
|
|
Tipo de material
|
FR-1, FR-4, CEM-1, revestimiento de aluminio
|
|
Grosor del material (mm)
|
0.4, 0.6, 0.8, 1.0, 1.2, 1.6, 2.0
|
|
Recuento de capas
|
1 a 8 capas
|
|
Tamaño máximo de la placa
|
23.00” x 35.00”(580mm*900mm)
|
|
Clase IPC
|
Clase II, Clase III, Clase 1
|
|
Anillo anular
|
5 mil/lado o mayor (diseño mínimo)
|
|
Acabado de la placa
|
Soldadura (HASL), Soldadura sin plomo (HASL), ENIG (níquel químico
oro por inmersión), OSP, plata por inmersión, estaño por inmersión, níquel por inmersión,
oro duro, otros
|
|
Peso del cobre
|
0.5OZ-2OZ
|
|
Ancho de traza/espacio
|
3 Mils o mayor
|
|
Claro de perforación
|
0.1mm (perforación láser)
|
|
Ranuras chapadas
|
0.036 o mayor
|
|
Agujero más pequeño (terminado)
|
0.1mm o mayor
|
|
Dedos de oro
|
1 a 4 bordes (30 a 50 micras de oro)
|
|
Paso SMD
|
0.080” - 0.020” - 0.010”
|
|
Tipo de máscara de soldadura
|
LPI Brillante, LPI-Mate, SR1000
|
|
Color de la máscara de soldadura
|
Verde, rojo, azul, negro, blanco, amarillo
|
|
Color de la leyenda
|
Blanco, amarillo, negro, rojo, azul
|
|
Punto de ruta CNC
|
Cualquiera
|
|
Ancho de ruta mínimo
|
0.031”
|
|
Puntuación
|
Líneas rectas, puntuación de salto, borde a borde del panel, CNC*
|
|
Oro del cuerpo
|
DURO*, INMERSIÓN* (hasta 50 MICRAS DE ORO)
|
|
Formato de archivo de datos
|
Gerber 274x con apertura incrustada
|
|
Formato de dibujo FAB.
|
DXF, HPGL, DWG, PDF, Gerber
|
|
Prueba E.T
|
Sonda voladora, una cara, placa 1up, carcasa de abrazadera, lista de red
|
|
Avellanado/escariado
|
Disponible hasta 0.250 de diámetro
|
|
Impedancia de control
|
Sí
|
|
Vías ciegas/vías enterradas
|
Sí
|
|
Máscara desprendible
|
Sí
|
|
Carbono
|
Sí
|
Ofertas de servicios:
- Procesos innovadores rígido-flexibles
- Conjuntos de materiales premium
- Rígido-flexible con HDI
- Construcción de hojas sueltas
- Paneles de gran tamaño
- Recuento de capas a 40+
- Aplicación de disipador de calor
Aplicaciones:

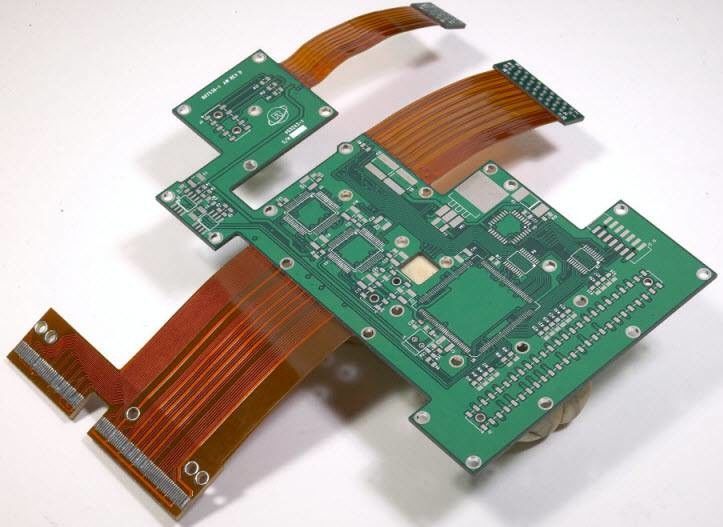

Las placas de circuito flexibles son una combinación perfecta para aplicaciones que requieren un mejor rendimiento, alta precisión y flexión regular. Las aplicaciones de las placas de circuito flexibles incluyen:
- Cámaras
- Frenos antibloqueo
- Bombas de combustible
- Sondas de ultrasonido
- Pruebas de semiconductores
- Dispositivos médicos
- Sistemas de movimiento
- Satélites
- Aviónica
- Paquetes de baterías
- Dispositivos de fabricación
- Sistemas de airbag
Embalaje y envío:
Embalaje y envío de ensamblaje de PCB flexible
Embalaje:
El producto de ensamblaje de PCB flexible se empaquetará en una caja de cartón resistente para garantizar un transporte seguro. La caja se sellará con cinta adhesiva para evitar cualquier daño durante el envío.
El producto también se envolverá en plástico de burbujas para brindar protección adicional contra posibles impactos y vibraciones durante el tránsito.
Cada caja se etiquetará con el nombre del producto, la cantidad y las instrucciones de manipulación para facilitar la identificación y manipulación.
Envío:
El producto se enviará a través de un servicio de mensajería confiable y de confianza para garantizar la entrega oportuna y segura al cliente.
La dirección de envío y la información de contacto se verificarán dos veces para garantizar una entrega precisa. El producto estará asegurado durante el tránsito para protegerlo contra cualquier evento imprevisto.
Se proporcionará un número de seguimiento al cliente una vez que se haya enviado el producto, lo que le permitirá rastrear su pedido y garantizar su llegada segura.
Tras la entrega, el cliente deberá firmar el paquete como prueba de recepción.
Nuestro objetivo
Siempre estamos tratando de suministrar productos a precios competitivos, de alta calidad y de entrega rápida.
Nuestros apoyos
Garantizamos la transparencia de costos, el intercambio de desglose de costos de BOM
Tenemos proveedores de componentes de todo el mundo.
Tenemos un proceso escrito para informar a los clientes sobre cualquier retraso en el programa o problemas de calidad del producto, por:
(1) Procedimiento de servicio al cliente
(2) Procedimiento RMA
(3) Informes 8D
(4) PDCA (Planificar-Hacer-Verificar-Actuar) en el servicio al cliente
Respondemos a las quejas, problemas y consultas en 24 horas, por:
(1) Informes semanales
(2) Equipo de soporte al cliente para revisar los tiempos de comunicación
(3) Cuestionario de satisfacción del cliente
Servicios postventa:
(1) Período de garantía de 1 año para todos los productos
(2) Reparación FOC
(3) Piezas de compensación rápida para reemplazar los defectuosos.
