Suntek Group es un proveedor profesional en el campo de EMS con una solución integral para PCB, ensamblaje de PCB, ensamblaje de cables, ensamblaje de tecnología mixta y construcción de cajas. Con certificación ISO9001:2015, ISO13485:2016, IATF 16949:2016 y UL E476377. Entregamos productos calificados con precios competitivos a clientes de todo el mundo.
Descripción general de las capacidades:
|
Especificaciones
|
Detalles
|
|
Tipo de material
|
FR-1, FR-4, CEM-1, revestimiento de aluminio
|
|
Grosor del material (mm)
|
0.4, 0.6, 0.8, 1.0, 1.2, 1.6, 2.0
|
|
Recuento de capas
|
De 1 a 8 capas
|
|
Tamaño máximo de la placa
|
23.00” x 35.00”(580mm*900mm)
|
|
Clase IPC
|
Clase II, Clase III, Clase 1
|
|
Anillo anular
|
5 mil/lado o mayor (diseño mínimo)
|
|
Acabado de la placa
|
Soldadura (HASL), soldadura sin plomo (HASL), ENIG (níquel químico
oro por inmersión), OSP, plata por inmersión, estaño por inmersión, níquel por inmersión,
oro duro, otros
|
|
Peso del cobre
|
0.5OZ-2OZ
|
|
Ancho de traza/espacio
|
3 mil o mayor
|
|
Espacio libre de perforación
|
0.1 mm (perforación láser)
|
|
Ranuras chapadas
|
0.036 o mayor
|
|
Agujero más pequeño (terminado)
|
0.1 mm o mayor
|
|
Dedos de oro
|
1 a 4 bordes (30 a 50 micras de oro)
|
|
Paso SMD
|
0.080” - 0.020” - 0.010”
|
|
Tipo de máscara de soldadura
|
LPI brillante, LPI-Mate, SR1000
|
|
Color de la máscara de soldadura
|
Verde, rojo, azul, negro, blanco, amarillo
|
|
Color de la leyenda
|
Blanco, amarillo, negro, rojo, azul
|
|
Punto de ruta CNC
|
Cualquiera
|
|
Ancho de ruta mínimo
|
0.031”
|
|
Puntuación
|
Líneas rectas, puntuación de salto, borde a borde del panel, CNC*
|
|
Oro del cuerpo
|
DURO*, INMERSIÓN* (hasta 50 MICRAS DE ORO)
|
|
Formato de archivo de datos
|
Gerber 274x con apertura incrustada
|
|
Formato de dibujo FAB.
|
DXF, HPGL, DWG, PDF, Gerber
|
|
Prueba E.T
|
Sonda voladora, de una cara, placa 1up, cubierta de abrazadera, lista de redes
|
|
Avellanado/escariado
|
Disponible hasta 0.250 de diámetro
|
|
Control de impedancia
|
Sí
|
|
Vías ciegas/vías enterradas
|
Sí
|
|
Máscara desprendible
|
Sí
|
|
Carbono
|
Sí
|
Características:

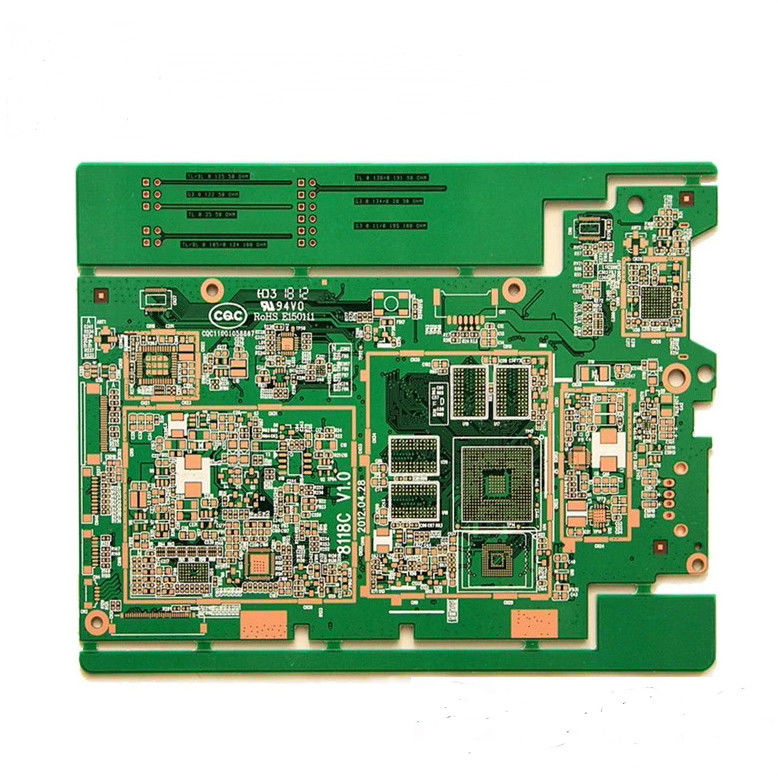

Placa de circuito impreso de interconexión de alta densidad
PCB de interconexión avanzada
PCB multicapa
Número de capas: 6 capas
Impedancia controlada: Sí
Tamaño pequeño: 300 * 210 mm
Alta precisión
Diversas opciones de color: blanco, negro, amarillo, rojo, azul, etc.
Alta fiabilidad
Aplicaciones:
Placa PCB HDI de nanocircuito: revolucionando la electrónica de consumo
Miniaturización | Alto rendimiento | Proceso de oro por inmersión
La placa PCB HDI de nanocircuito es una tecnología de interconexión avanzada que está cambiando el juego en el mundo de la electrónica de consumo. Con su diseño de interconexión de alta densidad, esta placa PCB puede adaptarse a la creciente demanda de dispositivos más pequeños y potentes.
La placa de interconexión HDI utiliza el último proceso de oro por inmersión, lo que garantiza una calidad y fiabilidad superiores. Se somete a pruebas al 100% para garantizar que todas y cada una de las placas cumplan con los más altos estándares de rendimiento. Con su función de control de impedancia, esta placa PCB puede mantener la integridad de la señal y minimizar la interferencia, lo que la hace ideal para circuitos digitales de alta velocidad.
Una de las ventajas clave de la placa PCB HDI de nanocircuito son sus capacidades de miniaturización. A medida que la tecnología continúa avanzando, la demanda de dispositivos más pequeños y compactos ha aumentado. Con su diseño de interconexión de alta densidad, esta placa PCB puede acomodar más componentes en un espacio más pequeño, lo que la convierte en la opción perfecta para la electrónica de consumo compacta, como teléfonos inteligentes, tabletas y dispositivos portátiles.
La placa PCB HDI de nanocircuito no solo ofrece miniaturización, sino que también ofrece un alto rendimiento. Su tecnología de interconexión avanzada permite una transferencia de datos más rápida y eficiente, lo que la hace ideal para circuitos digitales de alta velocidad. Esto la convierte en la opción perfecta para la electrónica de consumo que requiere una alta potencia de procesamiento, como consolas de juegos, computadoras portátiles y dispositivos domésticos inteligentes.
La aplicación de la placa PCB HDI de nanocircuito no se limita a la electrónica de consumo. También se ha utilizado ampliamente en industrias como la aeroespacial, la médica y la automotriz, donde el alto rendimiento y la fiabilidad son cruciales. Con su versatilidad y calidad superior, esta placa PCB se ha convertido en la mejor opción para diversas aplicaciones.
Disponible en una variedad de colores de serigrafía como blanco, negro, amarillo, rojo, azul y más, la placa PCB HDI de nanocircuito también se puede personalizar para cumplir con los requisitos de diseño específicos. Su diseño elegante y compacto lo hace no solo funcional, sino también visualmente atractivo.
En conclusión, la placa PCB HDI de nanocircuito es un cambio de juego en el mundo de la electrónica de consumo. Sus capacidades de miniaturización, alto rendimiento y fiabilidad la convierten en la opción perfecta para una amplia gama de aplicaciones. Con su tecnología de interconexión avanzada y su proceso de oro por inmersión, esta placa PCB ofrece lo mejor en calidad y rendimiento, estableciendo un nuevo estándar para las PCB de interconexión de alta densidad.
Embalaje y envío:
Embalaje y envío de la placa PCB HDI
Nuestras placas PCB HDI se empaquetan y envían cuidadosamente para garantizar su llegada segura a su puerta. Aquí hay un desglose de nuestro proceso de embalaje y envío:
Embalaje:
- Todas las placas PCB HDI se inspeccionan primero en busca de defectos o daños antes de ser empaquetadas.
- Luego, las placas se colocan en bolsas antiestáticas para evitar que la electricidad estática dañe los componentes.
- A continuación, las placas se colocan en una caja de cartón resistente con materiales de amortiguación adecuados para protegerlas durante el transporte.
- Si el pedido incluye varias placas, se separarán y empaquetarán individualmente para evitar arañazos o daños.
- Luego, la caja se sella y se etiqueta con la información de envío necesaria.
Envío:
- Ofrecemos varios métodos de envío para satisfacer sus necesidades, incluidos el envío aéreo, marítimo y exprés.
- Todos los paquetes están asegurados para protegerlos contra cualquier daño o pérdida durante el transporte.
- Trabajamos con transportistas de envío confiables y de confianza para garantizar la entrega oportuna y segura de su pedido.
- Una vez que se envía su pedido, le proporcionaremos un número de seguimiento para que pueda controlar el estado de su entrega.
Con nuestro cuidadoso embalaje y métodos de envío confiables, puede estar seguro de que sus placas PCB HDI llegarán a su puerta en perfectas condiciones. Si tiene alguna pregunta sobre nuestro proceso de embalaje y envío, no dude en contactarnos. Siempre estamos encantados de ayudarle con cualquier inquietud.
