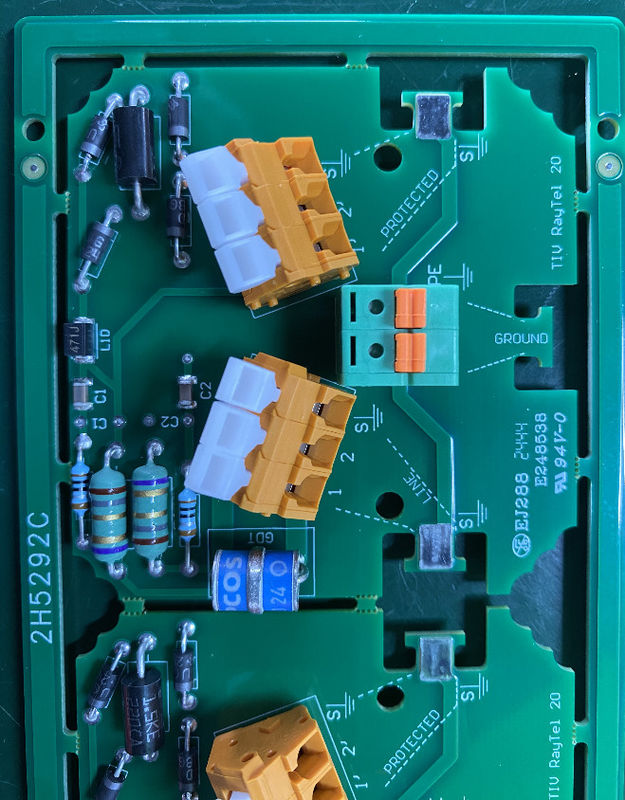

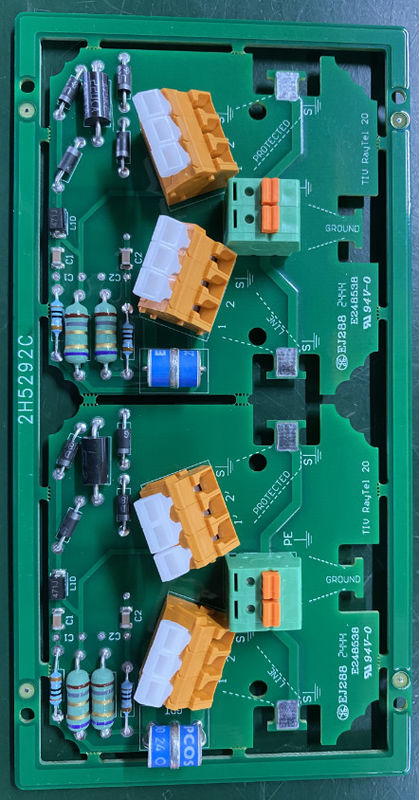

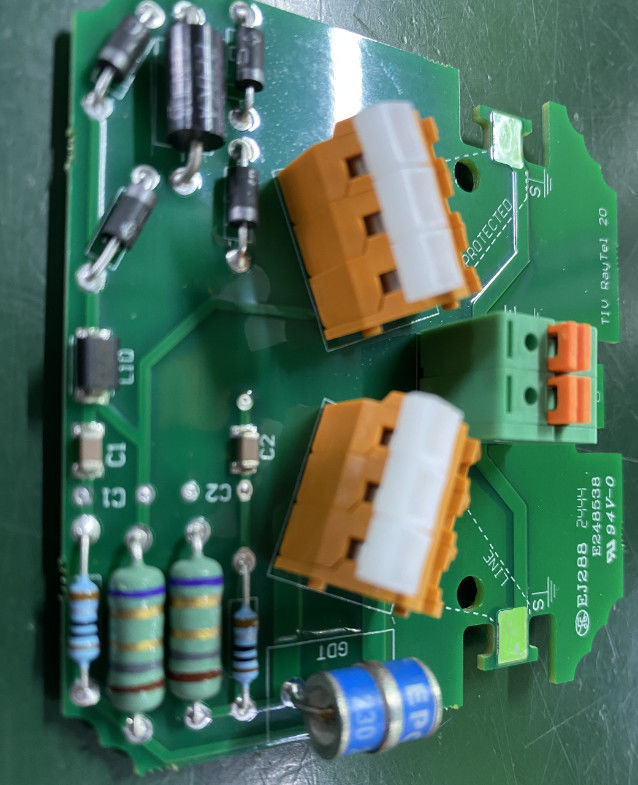

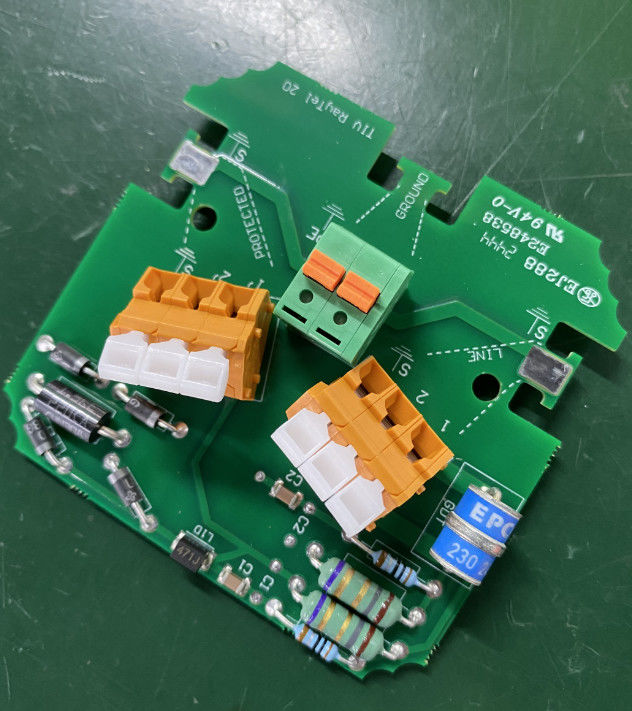

Equipo de telecomunicaciones PCB de cobre con LW/LS Min. de 0,05 mm y color negro silkscreen

Suntek Group es un proveedor líder en el campo de EMS con una solución integral para PCB/FPC

ensamblaje, ensamblaje de cables, ensamblaje de tecnología mixta y construcción de cajas.

Suntek Electronics Co., Ltd, como la principal instalación, ubicada en la provincia de Hunan, China;

BLSuntek Electronics Co., Ltd, como la nueva instalación, ubicada en la provincia de Kandal, Camboya.

Resumen de capacidades:

Las PCB de dispositivos de comunicación facilitan las interconexiones entre componentes activos y pasivos utilizando trazas de cobre conductoras grabadas de placas laminadas revestidas de cobre. Proporcionan soporte mecánico y las conexiones eléctricas necesarias dictadas por el funcionamiento previsto del dispositivo. Pero lo más importante es que las PCB diseñadas para aplicaciones de comunicaciones deben transmitir señales de forma precisa y fiable entre los componentes, sin pérdidas ni interferencias inaceptables. Esto requiere materiales y procesos de fabricación especializados para satisfacer las exigencias únicas de la electrónica de comunicación de alta frecuencia.

En JHYPCB, tenemos una gran experiencia en la fabricación de PCB para todo tipo de dispositivos de comunicación, desde electrónica de consumo hasta infraestructura de telecomunicaciones. Aprovechando más de una década de experiencia al servicio de las principales marcas a nivel mundial, entendemos completamente los estrictos requisitos y podemos producir de forma fiable PCB de comunicación para las aplicaciones más exigentes. Ya sea prototipado diseños de vanguardia o producción en volumen de placas complejas, tenemos la capacidad de entregar.

La comunicación es el campo de aplicación downstream más importante de la PCB. La PCB tiene una amplia gama de aplicaciones en varios aspectos, como la red inalámbrica, la red de transmisión, la comunicación de datos y la banda ancha de red fija, y normalmente se añade valor, como el backplane, la placa de alta frecuencia y alta velocidad, y la placa PCB multicapa. Producto superior. 5G es la red de comunicación móvil de próxima generación, y para entonces habrá una gran demanda de construcción de infraestructura, lo que se espera que impulse en gran medida la demanda de placas de comunicación.

Estas son las aplicaciones más comunes de la industria de las telecomunicaciones que hacen un uso eficiente de las PCB:

• Sistemas de comunicación inalámbrica
• Sistemas de torres de telefonía móvil
• Sistemas de conmutación telefónica
• Sistemas PBX
• Tecnología de comunicación inalámbrica industrial
• Tecnología para teléfonos comerciales
• Tecnologías de videoconferencia
• Tecnología de comunicación utilizada en el espacio
• Transmisión celular y electrónica de torres
• Servidores y enrutadores de alta velocidad
• Dispositivos electrónicos de almacenamiento de datos
• Sistemas de comunicación móvil
• Sistemas de satélites y dispositivos de comunicación
• Sistemas de colaboración de vídeo
• Sistemas de comunicación por cable terrestre
• Tecnología para teléfonos comerciales
• Sistemas de radiodifusión digital y analógica
• Voz sobre protocolo de Internet (VoIP)
• Sistemas de amplificación de señal (en línea)
• Tecnología de seguridad y sistemas de comunicación de información

Requisitos de PCB

Los dispositivos de comunicación requieren PCB para proporcionar soluciones de conectividad robustas y fiables para componentes complejos de alta velocidad. La integridad de la señal debe mantenerse a medida que las señales viajan entre transceptores, antenas, amplificadores de potencia y más. Estos requisitos generalmente incluyen:

• Rendimiento de alta frecuencia
  Muchas señales de dispositivos de comunicación operan a altas frecuencias en la banda de microondas. Por ejemplo, los teléfonos inteligentes incorporan antenas multibanda que admiten bandas de frecuencia 4G y 5G – 700 MHz a 5 GHz para la última generación. Esto requiere materiales de PCB y construcción para permitir la transmisión adecuada de la señal sin degradación a través de la pérdida de potencia dieléctrica o las rutas de conducción de RF con fugas. Seleccionamos cuidadosamente sustratos y materiales de laminación adaptados para el funcionamiento de alta frecuencia en función de la constante dieléctrica, la tangente de pérdida, la conductividad térmica, TCE y otros parámetros.
• Manejo de señales de alta velocidad
  Además de la frecuencia, la capacidad de rendimiento de la velocidad de datos es igualmente importante. Los teléfonos de última generación con velocidades Wi-Fi 6 de varios Gbps, las interfaces inalámbricas de gran ancho de banda necesitan PCB con trazas y espacios de línea finos (la línea/espacio de 4-6 mil es común para las líneas de datos). Las rutas de señal cortas enrutadas muy juntas requieren laminados de baja pérdida y tolerancia de impedancia ajustada, así como apilamientos cuidadosos para el control de la impedancia característica. Y una red de distribución de energía robusta es clave para la entrega de energía limpia a los circuitos integrados de señal y FPGA que operan a altas velocidades de reloj. Diseñamos recuentos de capas, dimensiones de trazas, dieléctricos y materiales de laminación específicamente para mantener la integridad de la señal en rutas de señal de alta velocidad.
• Prevención de EMI y diafonía
  Con componentes complejos muy cerca e interactuando a altas frecuencias, las PCB de comunicación deben evitar el acoplamiento no deseado entre trazas. Las rutas de retorno de señal cortas, los planos de referencia y la colocación adecuada de los componentes facilitan la contención del campo. Nuestros ingenieros utilizan una simetría de apilamiento cuidadosa, aislamiento/blindaje selectivo alrededor de componentes sensibles, vías de costura a tierra junto a las trazas y tratamientos especiales para eliminar la emisión de EMI y minimizar la diafonía en diseños densos con trazas de alta velocidad en todas las placas multicapa.
